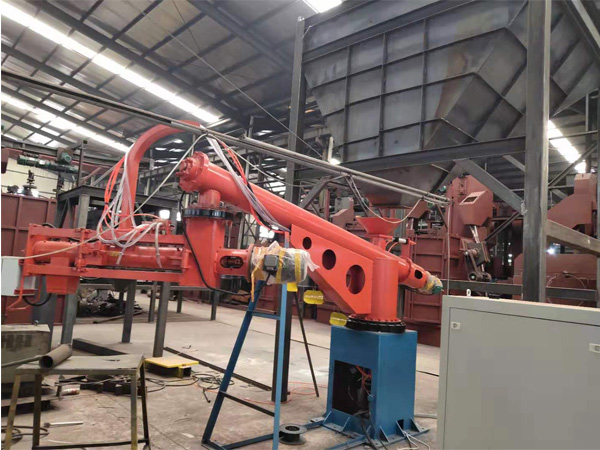

S25系列双臂树脂砂混砂机主要用于树脂自硬砂,水玻璃砂的混制。
树脂砂混砂机是指:用于铸造企业混制树脂型砂、芯砂的一种可连续作业的砂子混合机器,该机器是用液态固化剂和液态树脂连续混制造型或制芯用的树脂自硬砂混砂机。树脂砂混砂机可分为:双臂树脂砂混砂机和单臂树脂砂混砂机,*目前**使用情况来讲,树脂砂混砂机一般指的是双臂树脂砂混砂机,其特点是可由二级自由回转的搅笼组成,一为输送搅笼,输送原砂;二高速混砂搅笼,高速混砂。液态树脂和固化剂均在二搅笼喷入,先喷入固化剂,滞后一个时间再喷入树脂。
树脂砂混砂机的组成部份包括:一输送搅笼、二混砂搅笼、PLC电控系统、操作电控柜、液料系统(包括:固化剂泵、树脂泵、液料阀等)、气路系统、砂定量系统等部分组成。
树脂砂混砂机主要由低速输送搅笼、高速混砂搅笼、底座、砂料斗、液料输送系统、气管路系统、电控操作系统及砂定量系统组成,关键部件即为一个可向左右方向全部打开的,便于清理的高速混砂搅笼壳体。混砂搅刀表面均堆焊有耐磨材料、混砂搅刀的排布均有角度,在使用过程中当发现有变化时应该停机进行角度的调整。由于树脂砂混砂机以固化剂做为硬化剂,而固化剂是一种弱酸,具有腐蚀性,在添加过程中注意做好防护措施。树脂砂混砂机用于输送固化剂的计量泵也要求耐强腐蚀,建议选用意大利OBL原装机械隔膜泵。
主要特点:
1) 双臂连续式树脂(砂)混砂机系单砂单混机种,本机由一输送搅笼和二级混砂搅笼组成。输送搅笼采用低速输送,混砂搅笼采用高速混制。
2) 混砂搅笼采用全打开式,混砂叶片上焊接的硬质合金,其使用寿命在2000小时以上。
3) 液料输送采用意大利进口机械隔膜计量泵输送固化剂(固化剂泵),及齿轮泵(配无级变速电机)输送树脂,也可以根据用户要求全部选用进口齿轮泵进行输送。
4) 混制的型砂头尾砂非常小,电气控制系统采用进口PLC控制,保证机器****的开工率。
5)液料输送阀(俗称:近端控制阀)可选用耐腐液料换向阀(回流阀),本阀可以做到停机不停泵,混砂机工作时阀处在工作位置不工作时打到回流位置上,再工作时再打到工作位置上,解决了频繁开泵时头尾砂过多的问题。液料经压缩空气助喷成扇形雾状带,使粘结剂更容易与砂子快速均匀混合,也可选用具有反吹功能的反吹液料阀。
用途:
粘给剂供给系统采用**的齿轮泵、隔膜泵、液体检测仪,定量准确。
混砂时间短,无头尾砂损失。双臂回转灵活,作业面积大。
全开式混砂搅笼臂,便于叶片清理或调整,操作维修方便。
降低粘结剂的加入量,提高型砂质量,取得良好的经济效益。
电气采用PLC控制,制约保护充分,模拟屏显示,工作稳定可靠,实行自动化生产。
